Генераторы кислорода
Компания Pneumatech занимает ведущие позиции в сфере обеспечения качественного воздуха и уже более 50 лет занимается оборудованием для производства кислорода. Бренд Pneumatech ассоциируется с качеством и высоким уровнем инноваций.

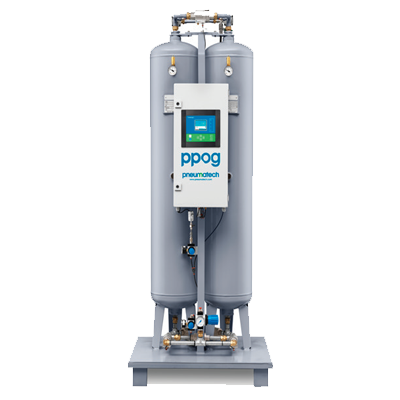

Генератор кислорода компании Pneumatech представляет собой устройство, разработанное в соответствии с высокими требованиями, предъявляемыми к поставке кислорода на объектах заказчиков. В целях защиты окружающей среды, исключения транспортировки газовых баллонов и обеспечения гибкой подачи кислорода многие компании переходят на использование генераторов газа по месту производства. В долгосрочной перспективе установка генератора газа на месте производства представляет собой наиболее экономичное решение.
Важные функции и преимущества
- Простая установка — принцип "включи и работай";
- Производство кислорода по мере необходимости. Единственное требование — доступ к чистому сжатому воздуху;
- Экономичность — минимальные расходы на эксплуатацию и установку;
- Собственная разработка — наша проектно-техническая группа разработала установку, включая ее интеллектуальные и инновационные конструктивные особенности;
- Точный класс чистоты. Простой способ задания класса чистоты (90, 93 или 95%) в соответствии с производственными требованиями;
- Новый класс чистоты 93% для применения в медицине
Дополнительное оборудование
- Датчик PDP на входе для защиты от высокой температуры конденсации впускного воздуха под давлением*;
- Расходомер — индикация произведенного продукта на выходе**;
- Упаковка, пригодная для транспортировки морем*;
- Буферные резервуары для кислорода*.
* - Дополнительно
** - Стандартная комплектация
| Конструктивные параметры | PPOG 1-120 |
| Чистота | 90-95% |
| Диапазон давления кислорода | 1-6 бар |
| Напряжение | 115-230 Вм |
| Частота | 50-60 Гц |
| Контроллер | Контроллер Purelogic™ |
| Технология | Короткоцикловая безнагревная адсорбция (PSA) |
| Режим эксплуатации | Непрерывная |
| Гибкость | Генерация газа на месте производства |
| Дополнительное оборудование | Опционально |
| Типовые области применения | Обесцвечивание, доменные печи, разведение рыбы, общее машиностроение, медицина, водоочистка |
Технические характеристики

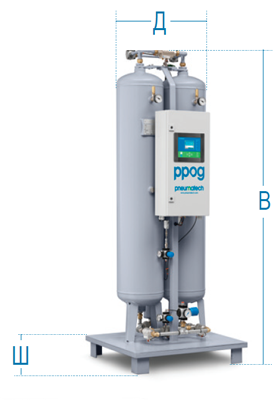

| Тип | Частота, % | Расход кислорода | Расход воздуха | Емкость резервуара генератора | Размеры | ||||||||
| мм | дюймы | ||||||||||||
| Нм³/ч* | cfm* | Нм³/ч** | cfm** | л | галл | Д | Ш | В | Д | Ш | В | ||
| PPOG-1 | 90,0 | 2,0 | 1,2 | 22,2 | 14,1 | 40,0 | 151,4 | 600,0 | 743,0 | 1503,0 | 23,6 | 29,3 | 59,2 |
| PPOG-1.5 | 90,0 | 3,1 | 1,8 | 30,2 | 17,7 | 60,0 | 227,1 | 600,0 | 743,0 | 1526,0 | 23,6 | 29,3 | 60,1 |
| PPOG-2 | 90,0 | 3,8 | 2,2 | 36,0 | 22,9 | 90,0 | 340,7 | 750,0 | 750,0 | 1811,0 | 29,5 | 29,5 | 71,3 |
| PPOG-3 | 90,0 | 4,6 | 2,7 | 54,0 | 34,4 | 90,0 | 340,7 | 750,0 | 750,0 | 1811,0 | 29,5 | 29,5 | 71,3 |
| PPOG-4 | 90,0 | 6,6 | 3,9 | 72,0 | 45,8 | 150,0 | 567,8 | 850,0 | 800,0 | 1654,0 | 33,5 | 31,5 | 65,1 |
| PPOG-5 | 90,0 | 7,9 | 4,7 | 102,0 | 64,9 | 150,0 | 567,8 | 850,0 | 850,0 | 1654,0 | 33,5 | 31,5 | 65,1 |
| PPOG-6 | 90,0 | 9,7 | 5,7 | 129,0 | 75,9 | 280,0 | 1059,8 | 1120,0 | 826,0 | 1972,0 | 44,1 | 32,4 | 77,6 |
| PPOG-8 | 90,0 | 14,2 | 8,4 | 154,8 | 98,5 | 280,0 | 1059,8 | 1120,0 | 826,0 | 1972,0 | 44,1 | 32,4 | 89,7 |
| PPOG-11 | 90,0 | 18,5 | 10,9 | 189,0 | 120,2 | 350,0 | 1324,8 | 1190,0 | 907,0 | 2279,0 | 46,9 | 35,7 | 90,8 |
| PPOG-12 | 90,0 | 20,3 | 12,0 | 216,0 | 137,4 | 500,0 | 1892,5 | 1230,0 | 940,0 | 2307,0 | 48,4 | 37,0 | 106,6 |
| PPOG-14 | 90,0 | 23,4 | 13,8 | 252,0 | 160,3 | 800,0 | 2195,3 | 1230,0 | 940,0 | 2707,0 | 48,4 | 37,0 | 93,3 |
| PPOG-17 | 90,0 | 29,3 | 17,2 | 324,0 | 206,1 | 1000,0 | 3028,0 | 1640,0 | 1097,0 | 2370,0 | 64,6 | 43,2 | 106,6 |
| PPOG-20 | 90,0 | 35,1 | 20,7 | 360,0 | 229,0 | 1500,0 | 3785,0 | 1765,0 | 1135,0 | 2444,0 | 69,5 | 44,7 | 93,3 |
| PPOG-26 | 90,0 | 45,3 | 26,6 | 510,0 | 324,5 | 1500,0 | 5677,5 | 1965,0 | 1188,0 | 2993,0 | 77,4 | 46,8 | 96,2 |
| PPOG-33 | 90,0 | 56,0 | 32,9 | 624,0 | 397,0 | 1700,0 | 5677,0 | 1965,0 | 1188,0 | 2993,0 | 77,4 | 46,8 | 117,8 |
| PPOG-39 | 90,0 | 66,1 | 38,9 | 786,0 | 500,1 | 2000,0 | 6434,5 | 1965,0 | 1188,0 | 2993,0 | 77,4 | 52,6 | 117,8 |
| PPOG-50 | 90,0 | 85,5 | 50,3 | 966,0 | 614,6 | 2000,0 | 7570,0 | 2470,0 | 1337,0 | 3160,0 | 97,2 | 56,6 | 124,4 |
| PPOG-63 | 90,0 | 106,8 | 62,9 | 1224,0 | 778,7 | 3000,0 | 11355,0 | 2970,0 | 1478,0 | 3530,0 | 116,9 | 58,2 | 139,0 |
| PPOG-93 | 90,0 | 157,7 | 92,8 | 1836,0 | 1168,1 | 2000,0 | 7570,0 | 2470,0 | 2610,0 | 3360,0 | 97,2 | 102,8 | 132,3 |
| PPOG-120 | 90,0 | 203,5 | 119,8 | 2208,0 | 1404,8 | 3000,0 | 11355,0 | 2970,0 | 2918,0 | 3283,0 | 116,9 | 114,9 | 129,3 |
| ** Для выбора размера компрессора используйте дополнительный запас по расходу 10% для значений, указанных в области притока воздуха. | |||||||||||||
| *Исходные условия | Метрическая система | Британская система |
| Температура окружающего воздуха | 20°C | 68°F |
| Температура на входе устройства | 20°C | 68°F |
| Рабочее давление устройства | 6 бар (изб.) | 87 psig |
| Чистота кислорода на выходе устройства | 90,0% | 90,0% |
| Качество сжатого воздуха на входе | ISO8573-1 класс 1-4-1 | ISO8573-1 класс 1-4-1 |
|
|
||
|
|
||
| Объем выпускаемой продукции (мин/макс) | ||
| Макс. температура сжатого воздуха на входе | 45°C | 113°F |
| Макс. температура окружающей среды | 45°C | 113°F |
| Мин. температура сжатого воздуха на входе | 5°C | 41°F |
| Мин. температура окружающей среды | 5°C | 41°F |
| Мин. давление сжатого воздуха на входе | 4 бар (изб.) | 58 psig |
| Макс. давление сжатого воздуха на входе | 7,5 бар (изб.) | 110 psig |
