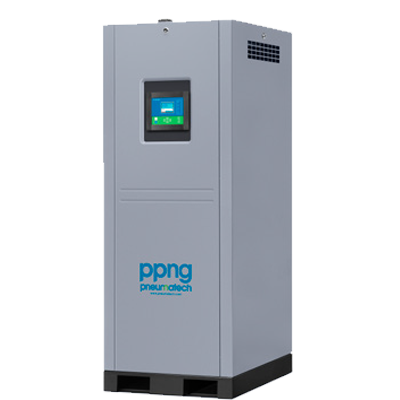

Генераторы азота
Компания Pneumatech является мировым лидером в сфере оборудования для подготовки качественного воздуха и уже более 50 лет занимается оборудованием по подготовке азота. Торговая марка Pneumatech ассоциируется с качеством и высоким уровнем инноваций.
Генератор азота Pneumatech - это инновационная разработка, учитывающая строгие требования по подаче азота, действующие на объектах заказчиков. Во многих компаниях с целью защиты окружающей среды отказываются от транспортировки газовых баллонов и переходят на стационарные газовые генераторы, обеспечивая гибкую поставку азота. Установка стационарного газового генератора - это самое экономичное долгосрочное решение для обеспечения предприятий азотом.
Важные функции и преимущества
- Простой доступ к впускным и выпускным трубопроводам - принцип готовности к работе;
- Гибкая технология PSA - возможность задания чистоты газа (95–99,999%);
- Контроллер собственной разработки с полномасштабными возможностями связи;
- Давление воздуха на впуске до 13 бар - Нет необходимости в бустере азота для N2 с давлением до 12,5 бар;
- Уникальная конструкция колонны и клапанов - в результате один из наименьших воздушных коэффициентов среди решений на рынке;
- Оптимизированная конструкция - минимальная занимаемая площадь на предприятии;
- Оптимизация для простого обслуживания - Удобный доступ к расходным материалам для их замены;
- Высококачественное угольное молекулярное сито обеспечивает длительные интервалы технического обслуживания и высочайшую производительность в любыхусловиях эксплуатации;
- Циркониевый датчик кислорода - Высококачественное изделие с интервалов технического обслуживания 5 лет
Дополнительное оборудование
- Датчик точки росы на впуске - защита от слишком высокой точки росы на впуске под давлением*;
- Расходомер - индикация произведенного объема на выпуске*;
- Упаковка для морских перевозок*
* - дополнительная компектация.
| Конструктивные параметры | PPNG 6 - 68 S |
| Технология | PSA |
| Тип модели | Прессованные колонны |
| Темп. окр. среды, мин./макс. | 5-60°C / 41-140°F |
| Диапазон давления | 4-13 бар / 60-189 фунт/кв. дюйм |
| Напряжение | 115-230 В |
| Частота | 50-60 Гц |
| Необходимая точка росы на впуске | 3°C / 37°F |
| Точка росы под давлением на выпуске | -50°C / -58°F |
| Контроллер | Purelogic |
| Режим эксплуатации | Непрерывный |
| Колонны с защитным экраном | Да |
| Типовые области применения | Пищевая и пивоваренная промышленность, электронная промышленности, инжекционное прессование, лаборатории, фармацевтическая, химическая промышленность, упаковка и транспортировка |
Технические характеристики
| Расход воздуха (м3/ч) | Производительность азота (Нм3/ч) | Воздушный коэффициент | |||||||||||||||||||||
| Чистота % | 97 | 98 | 99 | 99,5 | 99,9 | 99,95 | 99,99 | 99,999 | 97 | 98 | 99 | 99,5 | 99,9 | 99,95 | 99,99 | 99,999 | 97 | 98 | 99 | 99,5 | 99,9 | 99,95 | 99,99 |
| PPNG 6S | 37,0 | 33,6 | 29,9 | 27,3 | 23,9 | 16,5 | 14,2 | 11,5 | 17,4 | 14,6 | 11,3 | 9,1 | 5,9 | 4,4 | 3,1 | 1,7 | 2,12 | 2,30 | 2,65 | 2,95 | 4,05 | 3,72 | 4,63 |
| PPNG 7S | 47,6 | 43,3 | 38,4 | 35,1 | 30,8 | 21,2 | 18,3 | 14,8 | 22,4 | 18,8 | 14,5 | 11,7 | 7,6 | 5,7 | 3,9 | 2,2 | 2,12 | 2,30 | 2,65 | 2,95 | 4,05 | 3,72 | 4,63 |
| PPNG 9S | 58,2 | 53,0 | 47,0 | 42,9 | 37,7 | 26,0 | 22,3 | 18,1 | 27,4 | 23,0 | 17,7 | 14,3 | 9,3 | 7,0 | 4,8 | 2,7 | 2,12 | 2,30 | 2,65 | 2,95 | 4,05 | 3,72 | 4,63 |
| PPNG 12S | 73,9 | 67,3 | 59,7 | 54,5 | 47,9 | 33,0 | 28,4 | 22,9 | 34,9 | 29,3 | 22,5 | 18,2 | 11,8 | 8,9 | 6,1 | 3,4 | 2,12 | 2,30 | 2,65 | 2,95 | 4,05 | 3,72 | 4,63 |
| PPNG 15S | 95,1 | 86,6 | 76,8 | 70,2 | 61,6 | 42,4 | 36,5 | 29,5 | 44,9 | 37,6 | 29,0 | 23,4 | 15,2 | 11,4 | 7,9 | 4,4 | 2,12 | 2,30 | 2,65 | 2,95 | 4,05 | 3,72 | 4,63 |
| PPNG 18S | 116,4 | 105,9 | 94,0 | 85,8 | 75,3 | 51,9 | 44,7 | 36,1 | 54,9 | 46,0 | 35,5 | 28,6 | 18,6 | 14,0 | 9,7 | 5,3 | 2,12 | 2,30 | 2,65 | 2,95 | 4,05 | 3,72 | 4,63 |
| PPNG 22S | 142,7 | 129,9 | 115,3 | 105,2 | 92,4 | 61,3 | 55,5 | 47,4 | 67,3 | 56,5 | 43,5 | 35,1 | 22,8 | 17,1 | 12,4 | 7,1 | 2,12 | 2,30 | 2,65 | 2,95 | 4,05 | 3,58 | 4,47 |
| PPNG 28S | 174,5 | 158,9 | 141,0 | 128,7 | 113,0 | 74,9 | 67,8 | 58,0 | 82,3 | 69,1 | 53,2 | 42,9 | 27,9 | 20,9 | 15,2 | 8,7 | 2,12 | 2,30 | 2,65 | 2,95 | 4,05 | 3,58 | 4,47 |
| PPNG 30S | 190,3 | 173,2 | 153,7 | 140,3 | 123,2 | 81,7 | 73,9 | 63,2 | 89,7 | 75,3 | 58,0 | 46,8 | 30,4 | 22,8 | 16,5 | 9,5 | 2,12 | 2,30 | 2,65 | 2,95 | 4,05 | 3,58 | 4,47 |
| PPNG 37S | 232,7 | 211,8 | 188,0 | 171,6 | 150,7 | 99,9 | 90,4 | 77,3 | 109,8 | 92,1 | 70,9 | 57,2 | 37,2 | 27,9 | 20,2 | 11,6 | 2,12 | 2,30 | 2,65 | 2,95 | 4,05 | 3,58 | 4,47 |
| PPNG 41S | 257,0 | 234,1 | 226,2 | 205,5 | 182,5 | 116,7 | 103,3 | 93,4 | 121,2 | 102,7 | 87,0 | 70,2 | 45,6 | 32,5 | 23,1 | 14,3 | 2,12 | 2,30 | 2,60 | 2,95 | 4,00 | 3,58 | 4,47 |
| PPNG 50S | 314,3 | 286,3 | 276,6 | 251,4 | 223,3 | 142,8 | 126,3 | 114,2 | 148,3 | 125,6 | 106,4 | 85,8 | 55,8 | 39,8 | 28,3 | 17,4 | 2,12 | 2,28 | 2,60 | 2,93 | 4,00 | 3,59 | 4,47 |
| PPNG 63S | 0,0 | 312,2 | 280,8 | 260,7 | 226,8 | 157,7 | 142,6 | 122,4 | 0,0 | 138,1 | 108,8 | 91,2 | 59,1 | 48,5 | 34,0 | 20,5 | 0,0 | 2,26 | 2,58 | 2,86 | 3,84 | 3,59 | 4,20 |
| PPNG 68S | 0,0 | 0,0 | 328,9 | 305,3 | 258,6 | 190,4 | 168,4 | 152,3 | 0,0 | 0.0 | 126,5 | 104.2 | 64,7 | 53,0 | 37,3 | 23,3 | 0,0 | 0,0 | 2,60 | 2,93 | 4,00 | 3,59 | 4,47 |

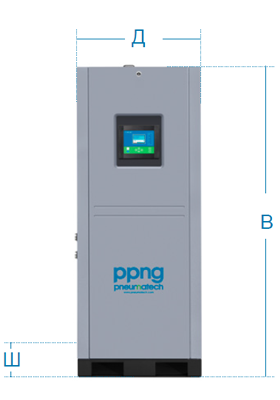

| Размеры | Вес | |||||||
| мм | дм | кг | фунт | |||||
| д | ш | в | д | ш | в | |||
| PPNG 6S | 775 | 840 | 2022 | 30,5 | 33 | 79,3 | 244 | 537 |
| PPNG 7S | 775 | 840 | 2022 | 30,5 | 33 | 79,3 | 257 | 565 |
| PPNG 9S | 775 | 840 | 2022 | 30,5 | 33 | 79,3 | 270 | 594 |
| PPNG 12S | 775 | 840 | 2022 | 30,5 | 33 | 79,3 | 306 | 673 |
| PPNG 15S | 775 | 840 | 2022 | 30,5 | 33 | 79,3 | 339 | 746 |
| PPNG 18S | 775 | 840 | 2022 | 30,5 | 33 | 79,3 | 360 | 792 |
| PPNG 22S | 1400 | 840 | 2022 | 55,1 | 33 | 79,3 | 599 | 1318 |
| PPNG 28S | 1400 | 840 | 2022 | 55,1 | 33 | 79,3 | 627 | 1379 |
| PPNG 30S | 1400 | 840 | 2022 | 55,1 | 33 | 79,3 | 663 | 1459 |
| PPNG 37S | 1400 | 840 | 2022 | 55,1 | 33 | 79,3 | 716 | 1575 |
| PPNG 41S | 1422 | 840 | 2022 | 55,1 | 33 | 79,3 | 845 | 1859 |
| PPNG 50S | 1422 | 840 | 2022 | 55,1 | 33 | 79,3 | 1018 | 2240 |
| PPNG 63S | 1422 | 840 | 2022 | 55,1 | 33 | 79,3 | 1191 | 2620 |
| PPNG 68S | 1400 | 970 | 2022 | 55,1 | 38,2 | 79,3 | 1191 | 2620 |
| Условия на входе (мин./макс.) | * Исходные условия | Métrique | Impérial | ||||
| Макс. температура сжатого воздуха на впуске | 60°C | 140°F | Наружная температура | 20°C | 68°F | ||
| Макс. наружная температура | 60°C | 140°F | Температура на впуске блока | 20°C | 68°F | ||
| Мин. температура сжатого воздуха на впуске | 5°C | 41°F | Рабочее давление блока | 7 бар (изб.) | 109 фунт/кв. дюйм (изб.) | ||
| Мин. наружная температура | 5°C | 41°F | Чистота азота на выпуске блока | 99,5%. | 99,5%. | ||
| Мин. давление сжатого воздуха на впуске | 4 бар (изб.) | 58 фунт/кв. дюйм (изб.) | Качество сжатого воздуха на впуске | ISO8573-1, класс 1-4-1 | ISO8573-1, класс 1-4-1 | ||
| Макс. давление сжатого воздуха на впуске | 13 бар (изб.) | 189 фунт/кв. дюйм (изб.) | |||||
