Серия 9000 С-Truck
Соединения для пластиковых трубок. Серия 9000 С-Truck
Под трубку с внешним диаметром 4, 6, 8, 10, 12, 15, 16 и 18 мм DIN 74324 и ГОСТ Р 51190-98, ISO 7628:2010

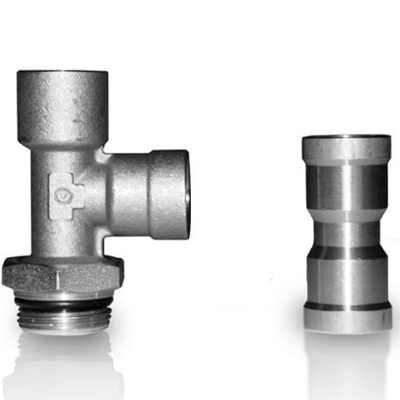

Фитинги CAMOZZI cерии 9000 С-Truck предназначены для коммутации трубок из полиамида и полиэстера (Hytrel) в пневматических тормозных системах транспортных средств. Конструкция фитингов соответствует всем требованиям, предъявляемым к соединениям, применяемых в тормозных системах, обеспечивает высоконадежное герметичное соединение с трубкой, безупречную ремонтопригодность, позволяя производить замену трубки без разборки и снятия фитинга при помощи специального приспособления.
Фитинги соответствуют требованиям DIN74324, DIN50021 SS, DIN IEC 68 T2-6, ГОСТ 4364-81 (разд. 2) ГОСТ Р 51190-98 (разд. 5), что подтверждено сертификатами соответствия TŰV и РОСС.
Фитинги рассчитаны для работы в диапазоне температур от минус 50° до +100° С, и рабочем давлении 12 бар, максимальное рабочее давление 32 бар.
Материалы Корпус, цанга – латунь без покрытия, направляющая втулка – стеклонаполненный полиамид, контргайка – сталь, покрытие цинк. Резьбовое уплотнение – NBR O-ring. Защитная манжета – NBR. Уплотнение трубопровода – NBR O-ring. Присоединение Резьба метрическая Трубка для присоединения Полиамид, полиэстер (D/d) 4/2, 6/4, 8/6, 10/8, 12/9, 15/12, 16/13, 18/14 Максимальное давление В соответствии с допустимым для трубок Температура эксплуатации от –50° до +100° С
Корпус фасонных фитингов изготовлен из латуни методом горячей штамповки, корпуса прямых фитингов и переходников изготовлены из горячекатаного латунного прутка круглого или шестигранного сечения, что обеспечивает высокую прочность и однородность массива металла, отсутствие микропор и трещин. Гильза изготовлена из стеклонаполненного полиамида, обеспечивает стабильность размеров трубки при колебаниях температуры окружающей среды, что гарантирует герметичность соединения. Цанга изготовлена из латуни, имеет три фиксирующих бурта, что обеспечивает надежную фиксацию трубки, превышая требование по усилию вырова с двукратным запасом. Защитная манжета изготовлена из маслобензостойкой резиновой смеси, не допускает попадание влаги и загрязнений в цанговый замок. Контргайка стальная с двухслойным покрытием белым цинком, что гарантирует высокую коррозионную стойкость в условиях соляного тумана и повышенной влажности окружающего воздуха. Материал резиновых уплотнительных колец круглого сечения акрилонитрил-бутадиен-каучук – маслобензостойкий рассчитанный на диапазон эксплуатации от –50 до 100 °С.
