Cерия THOR Split Body

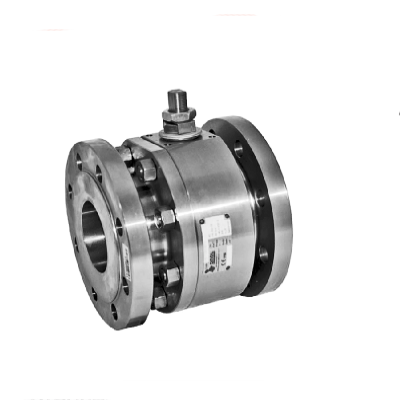

Кран шаровой с разборным корпусом Серия THOR Split Body
Разборный корпус THOR PN 16-40 из нержавеющей стали AISI 316
Специальные технические характеристики:
- Плавающий шар, полнопроходное отверстие
- Уплотнение седла из мягкого материала TFM 1600
- Стандарты для соединительных фланцев: EN 1092-1, ред. 2008; ANSI B16.5
- Рабочую температуру см. в графике зависимости «Температура – давление»
- Класс давления: PN16-40 – AISI 316
- Отсекаемая рабочая среда: воздух, вода, газ, продукты нефтепереработки, агрессивные жидкости
- Антистатическое устройство EN12662-2
- Уплотнение штока: уплотнение V-образным кольцом TFM 1600
- Дополнительное уплотнение штока: с помощью уплотнительного кольца FKM
- Шток с защитой от выбросов рабочей среды
- Соединение привода – согласно стандарту ISO 5211
- Угол в момент замыкания >7°
- Исполнение из углеродистой стали – по запросу
- Исполнение PN 63 - 100 – по запросу
- Для заказа других типов фланца обращайтесь в тех.отдел
- Уплотнения: ПТФЭ, армированный стеклом (RPTFE-GF), ПТФЭ, армированный угольным графитом (RPTFE-CF) Для выбора других материалов обращайтесь в тех.отдел
- Покрытие каверн седла с помощью ПТФЭ
- Исполнение с односторонним направлением и разгрузочным отверстием в шаре
- Рычаг из нержавеющей стали
- Гайки и пружины штока из нержавеющей стали
- Для выбора материалов, отличных от стандартных (корпус, шар, шток) обращайтесь в тех.отдел
- Сертификат соответствия техническому регламенту для применения во взрывоопасных зонах № TC RU C-IT.MH04.B.00047
- Соответствует требованиям Директивы ЕС 97/23 EC PED
- Соответствует требованиям ATEX 94/9/ Директивы ЕС (по запросу)
- Стандарт, регулирующий требования к выбросу вредных веществ UNI EN ISO 15848:2006 – TA-LUFT VDI 2440:2000
- Требования пожаробезопасности: API 607:2005/ISO 10497:2010 - API6FA:1999 – API 6D: сертификат № 6D-1007 – только для клапанов ANSI, расположенных напротив друг друга Технологические стандарты
- Толщина корпуса соответствует требованиям: ASME B16.34, ASME VIII разд.1, EN 12516 – API 6D
- Материалы и расчетные параметры соответствуют требованиям ASME B16.34 для клапанов ANSI и EN 12516 для клапанов PN.
